醫用氧品質檢測系統
- 品牌:SINZEN(新澤儀器)
- 型號:TK-5000型
- 廠家:山東新澤儀器有限公司
一、概述
根據《中國藥典》2020 年版二部(醫用氧技術指標:氧<99.5% 、一氧化碳<5ppm、二氧化碳 <300ppm、 水分<67ppm)標準規定,山東新澤儀器有限公司設計的TK-5000型醫用氧檢測分析系統,能夠滿足GMP的標準認證,適用于各地食品藥品監管部門對醫用氧監督檢查的檢測。
本系統中的分析儀表選型、配置及實現方案,保證嚴格遵照醫用氧的指標要求,所提供的分析儀表完全滿足儀表數據表提出的技術規格,并保證儀器的完整性及設計合理性。
二、檢測參數及量程
1、一氧化碳: 0~10ppm (可調)
2、二氧化碳: 0~300ppm (可調)
3、氧: 80~100% (可調)
4、水分:0~100ppm(可調)
三、系統原理
3.1 S2000紅外線氣體分析儀

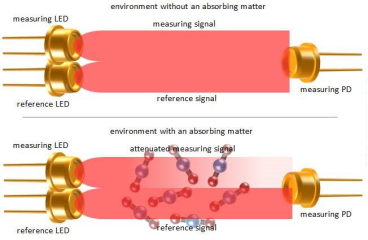

基本原理:S2000 型紅外線氣體分析儀屬于不分光式紅外線分析儀。其工作原理是基于某些氣體對紅外線的選擇性吸收,采用最先進的紅外波長濾波技術(GFC),可檢測超低量程氣體濃度。選用GFC/NDIR檢測技術,可有效解決交叉干擾問題,長期穩定,精確測量。與同類產品相比,該產品的最大特點是高穩定性(儀器長期工作穩定,零點漂移?。?、高可靠性和高選擇性。

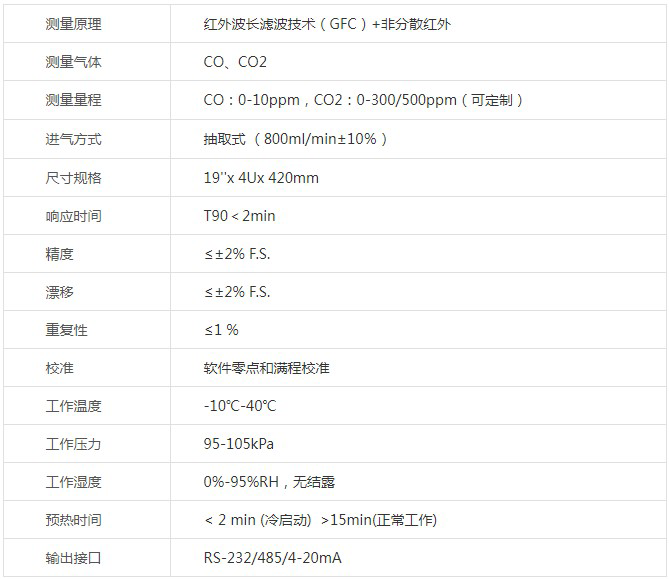

3.2 技術參數:
3.3 磁力機械式氧分析儀

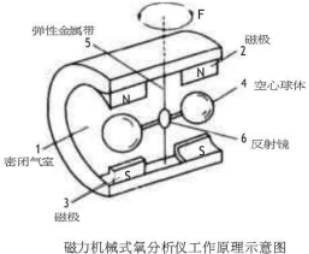

基本原理:其工作原理是基于氧的順磁性,一個小的逆磁性的啞鈴懸掛在非均勻磁場中,當被測氣體中有氧氣存在時,氧分子受磁場吸引導致啞鈴旋轉、補償力矩的張力要將啞鈴維持在原來的位置,張力的大小與樣氣中的氧分壓成正比。被測氣體氧含量不同,旋轉力矩和復位力矩的平衡位置就不同,也就是啞鈴的偏轉角度就不同,這樣,啞鈴偏轉角度的大小,就反映了被測氣體中氧含量的多少。對啞鈴球偏轉角度的測量,大多是采用光電系統來完成的。
3.4 技術參數:
3.5 露點分析儀

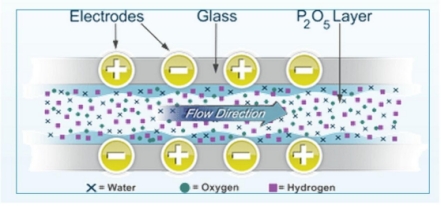

基本原理:傳感器采用五氧化二磷電解法原理,此傳感器由一個玻璃材質的圓柱和兩根并行的電極(通常由鉑或銠金屬絲制成)組成,并在兩根電極之間涂有很薄的一層磷酸膜層。在兩電極間施加一直流電壓,氣體中的水分被作為吸濕劑的五氧化二磷膜層連續吸收,生成磷酸,并被電解為氫和氧,同時五氧化二磷得以再生。通過連續的電解過程,在樣氣的水分含量與電解后的水分之間建立平衡,電解電流與樣氣中水分含量成比例。

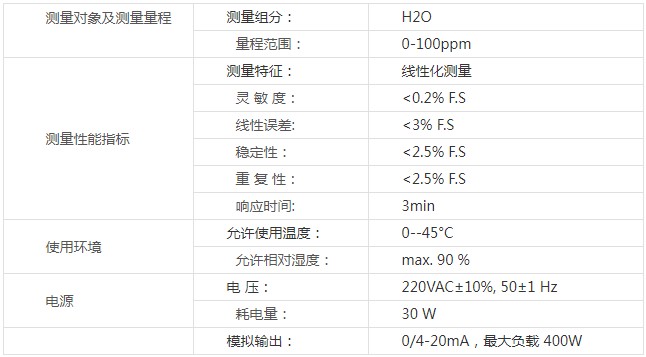

3.6 技術參數:
四、系統優勢
1、采用一體工控機,可四組分動態同顯:濃度值、動態曲線等;
2、 觸摸屏操作,方便便捷,數據存儲量大,可根據用戶要求,更新數據打印表格格式;
3、樣氣入口壓力、減壓后的出口壓力,也分別動態顯示在屏幕上;
4、儀器標定方便快捷,定期校準能有效提高儀器的測量精度;
5、所有樣氣預處理部件均采用禁油處理,符合高氧氣體分析成套規范;
6、樣氣預處理管線設計,有效提高儀器的響應時間及儀器的使用安全;
7 、系統樣品取樣采用低壓(~1.6MPa)和高壓(1.6-15MPa)兩種壓力范圍內,進行單級減壓或兩級減壓處理、同時也配置超壓保護。
